Máy cắt thuỷ lực QC12K

Giá bán: Liên hệ

Thông số kỹ thuật chung:

  • Độ dày cắt: 2.5 - 30mm
  • Chiều dài cắt: 2500 - 6000mm
  • Bảo hành: 01 năm
  • Trạng thái: Đặt hàng từ 45 - 50 ngày làm việc.
  • Máy cắt thuỷ lực cần dao động QC12K được thiết kế dao trên dao động với góc cắt nhỏ giúp nâng cao chất lượng cắt.
  • Các linh phụ kiện nhập khẩu chính hãng từ Châu Âu, Nhật, Hàn,...

Liên hệ để nhận tư vấn và hỗ trợ tốt nhất:

  • Zalo 0937 896 012 Ms Thuỳ Dương
  • Zalo 0824 848 585 Mr Việt Cường
  • Zalo 091 867 0909 Mr Tuấn Anh
Thêm vào giỏ
Thông tin chung sản phẩm

Thông số kỹ thuật

Tên Thông số Đơn vị
Độ dày cắt 2.5 – 30 mm
Chiều dài cắt 2500 – 6000 mm
Chiều sâu 100 – 320 mm
Góc cắt 1o30’ – 3o
Số lượng kẹp phôi trước 3 – 6 cái
Chiều dài kẹp phôi trước 800 mm
Công suất động cơ 5.5 – 37 KW

Thông số kỹ thuật máy cắt thuỷ lực QC12K

Các bộ phận của máy

STT Tên bộ phận – phụ kiện Mã/Nhà sản xuất Phân loại
1 Hệ thống điều khiển Estun E21S Tiêu chuẩn
2 Hệ thống điện Schneider – Pháp
3 Động cơ chính Siemens – Đức
4 Dây đai, pu-li Đài Loan
5 Chân đạp Pedal Kacon – Hàn Quốc
6 Cữ, vít me bi, thanh trượt Hiwin – Đài Loan
7 Hệ thống valve thuỷ lực Rexoth-Đức
8 Bơm dầu Sunny – Mỹ
9 Ống dầu, nối ống dầu EMB – Đức
10 Tấm bảo vệ trước, sau Krrass
11 Hệ thống đỡ phôi phía sau Krrass Lựa chọn
12 Bàn cấp phôi phía trước Krrass
13 Hệ thống tấm chắn bảo vệ Krrass

1. Các đặc điểm chính:

  • Thiết kế tinh gọn đến từ châu Âu, toàn bộ khung máy được hàn, tôi luyện cứng chắc.
  • Hệ thống thuỷ lực đáng tin cậy đến từ Rexoth Đức, đạt hiệu quả cao trong việc chống thất thoát thuỷ lực.
  • Máy cắt thuỷ lực cần dao động QC12K được thiết kế dao trên dao động với góc cắt nhỏ giúp nâng cao chất lượng cắt.
  • Hệ thống cữ sau được điều khiển bởi bộ điều khiển E21S thông qua hệ thống vít me bi.
  • Hỗ trợ thiết bị căn chỉnh, thuận tiện cho vận hành; xylanh đệm giữ phôi được trang bị cơ cấu lò xo tích hợp, đầu dưới được trang bị miếng đệm vật liệu.
  • Dao cắt được làm từ thép hợp kim cứng, đạt yêu cầu về chịu tải và chống áp lực khi làm việc.
  • Bàn cắt của máy được trang bị hệ thống bi thép để giảm lực ma sát, bảo vệ bề mặt chi tiết. Các thiết bị bảo vệ tuân thủ các thông số kỹ thuật an toàn, thiết kế thông minh.
  • Bàn đỡ phôi phía trước có hệ thống điều chỉnh vị trí và cữ chặn vuông góc đảm bảo sản phẩm được cắt chính xác.
  • Có thể điều chỉnh đơn giản và nhanh chóng khe hở lưỡi dao cắt.

2. Các thông số cấu hình chính:

  • Bộ điều khiển Estun E21S
  • Điều khiển điện với cữ sau trục X thông qua biến tần Delta
  • Thanh trượt dẫn hướng và bộ vít me bi hãng Hiwin, có độ chính xác 0.05mm
  • Ống kết nối dầu đến từ EMB Đức
  • Hệ thống bơm, van thuỷ lực của Rexoth Đức
  • Động cơ bơm chính của Siemens Đức
  • Hệ thống điện đến từ Schneider Pháp
  • Hệ thống thuỷ lực, hệ thống điện đều có cơ chế bảo vệ quá tải
  • Vật liệu làm dao cắt: 6CrW2Si
  • Chân bàn đạp đến từ Kacon Hàn Quốc

3. Thông số bộ điều khiển Estun E21

  • Màn hình LCD chất lượng cao.
  • Cho phép điều khiển động cơ, điều khiển biến tần.
  • Cho phép lập trình đa bước, tối đa 40 chương trình được lưu trữ, mỗi chương trình tối đa 25 bước.
  • Hỗ trợ lưu trữ và phục hồi tham số.
  • Hỗ trợ cả tiếng Trung, tiếng Anh.
  • Hệ thống thiết kế theo chuẩn hệ mét.

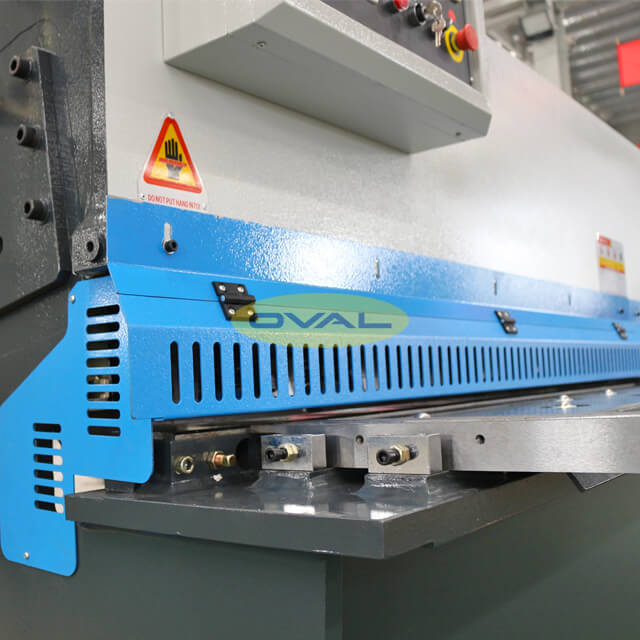

4. Chi tiết hình ảnh về máy cắt QC12K:
